HIGH QUALITY ALUM. CHASSIS FOR PRO DIY

DACT DIY鋁機箱
讓您輕鬆的轉換DACT DIY設計為完全媲美Hi-End廠製完成度極佳的音響機箱

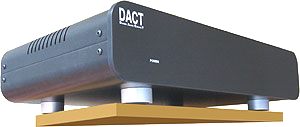

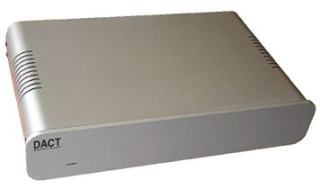

CT-encl1 DACT DIY鋁機箱

說明: 特別設計給DACT組件外, 亦適用一般應用
1)全功能主動式立體前級 , 帶CT100 Phono stage LP唱盤擴大機, CT101 Line stage前級, CT2 volume control音控前級, CT4 Balance control平衡式音控前級,  2到5段 CT3輸入選擇器與1個或兩個的Power supply CT102s 電源供應器.

2) CT100 Phono stage+1個或兩個的Power supply CT102s.

3) 主動式2到8聲道前級Line stage (1到4個CT101s)+CT2 volume control 音控前級(2-8 gang)和1個或兩個的Power supply CT102s電源供應器.

4) 一個1-8聲道被動式前級(1 - 8 gang CT2) ...等等

面板尺寸: 33cm x 6.6 cm(6.7mm厚)
內部固定板尺寸: 26.5cm x 18.5 cm (1mm厚)
內部前固定: 已預先開3孔(10mm dia), 1孔(6.3mm), 1孔(6.3mm) - 2mm厚

機箱尺寸:  33cm(W) x 20.6cm(D) x 7.9cm(H), (2mm厚)

處理: 鋁合金(陽極處理)
顏色: 黑色 Black/銀白Natural

鋁腳墊: 全部是鋁色處理

重量; 1.66 kgs


Drawing尺寸圖

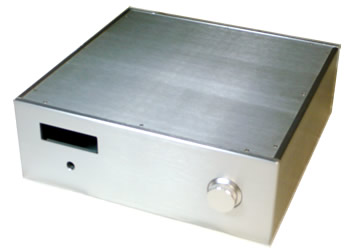

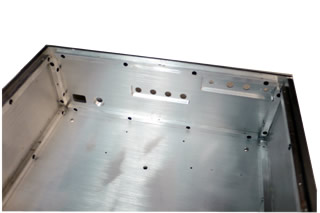

PRAL-434115 鋁合金綜合擴大機箱
尺寸: 43cm(W) x 41 cm(D) x 15 cm(H)
面板: 43cm (W)x 15 cm(H) 面板,
厚度: 邊機板/面板(10mm), 後板(7mm), 上/
(5 mm)

開孔:
- 前面板讀表開孔尺寸: 32.5 x 12.5 mm
- 電源PUSH按鈕開關: 15mm dia


- 面板音量控制,
沉入6 mm Depth x 53mm(Dia.)

- 旋紐: 52 x 23mm

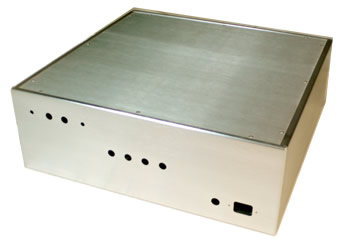

背板開孔;
-輸入+輸出 6孔(11.8mm dia)
- 2孔(6mm dia)
- 電源插座孔: 28 x 20 mm  + 2 固定螺孔
- 保險絲孔: 16mm dia.

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 鋁本色 Nature
重量; 11.5kgs

* 隨貨加附以下未按裝零件;
-1對 TCST 台製RCA鍍金蓮花座
-2對 Odio 台製鍍金喇叭線端頭
- 1個 ST/SM 瑞士SCHURTER電源公座
- 1個 SFEC 瑞士SCHURTER保險絲電源座


PRAL-47328R

PRAL-47328R 鋁合金前級機箱
尺寸: 46.8cm(W) x 32 cm(D) x 8 cm(H)
面板: 41cm (W)x 8 cm(H)
側板: 26cm(D) x 8 cm(H)
厚度: 邊機板/背板(12mm), 上蓋(5 mm)下底板(3mm)

背板開孔;
- 背板內側挖凹(3mm), 方便自行鑽孔

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 鋁本色 Nature
重量; 5.5kgs

PRAL-473210R 鋁合金前級機箱
--同PRAL-473210R, 但高度為10.2 cm(H)
重量; 6.0kgs ---
尺寸: 47cm(W) x 32cm(D) x10 cm(H)



PRAL-15307C 鋁合金電源機箱
尺寸: 15.5cm(W) x 30.5 cm(D) x7 cm(H)
面板: 30.5cm (W)x 7 cm(H) 弧型面板,
面板弧度: 5mm(邊edge) x 11mm(中點middle)

厚度: 邊機板/背板(12mm), 上蓋(5 mm)下蓋板(5mm)

開孔:
- LED 孔: 3mm dia

背板開孔;
- 電源插座孔: 28 x 20 mm  + 2 固定螺孔,, 印刷"AC110V, 220V"
- 電源開關孔: 14 x 20.5 mm ,插入
- 保險絲孔: 13mm dia.

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature
重量; 2.84 kgs

* 隨貨加附以下未按裝零件;
- 1個 ST/SM 瑞士SCHURTER電源公座
- 1個 BSFH-63-rh 美國BUSS保險絲電源座
- 1個 SCH1552-16A 瑞士SCHURTER電源開關


PRAL30277C PRAL-30277C 鋁合金唱頭放大機箱
尺寸: 30cm(W) x 27.3 cm(D) x7 cm(H)
面板: 30cm (W)x 7 cm(H) 弧型面板,
面板厚度/弧度: 4.5mm(邊edge) x 11mm(中點middle)

厚度: 邊機板(8mm), 上蓋(5 mm)下蓋板(5mm)

開孔:
- 前面板銘牌沉入尺寸: 21 x 42mm
- LED 孔: 3mm dia

背板開孔;
- 輸入6孔(11.8mm dia), 印刷"MM", "MC1" & "MC2"
- 輸出 2孔(11.8mm dia), , 印刷"OUTPUT"
- 接地端孔(6.2 mm dia)
- 電源插座孔: 28 x 20 mm  + 2 固定螺孔,, 印刷"AC110V, 220V"
- 電源開關孔: 14 x 20.5 mm ,插入
- 保險絲孔: 16mm dia.

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature
重量; 4.1 kgs

* 隨貨加附以下未按裝零件;
- 4對 TCST 台製RCA鍍金蓮花座
- 1個 台製鍍金
接地端頭
- 1個 ST/SM 瑞士SCHURTER電源公座
- 1個 SFEC 瑞士SCHURTER保險絲電源座
- 1個 SCH1552-16A 瑞士SCHURTER電源開關


PRAL-20307 鋁合金機箱
尺寸: 20cm(W) x 30 cm(D) x7 cm(H)
面板: 20cm (W)x 7 cm(H)
厚度: 邊機板(8mm), 上蓋(5 mm)下蓋板(5mm)

六面向板皆未開孔(aflat);

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature
重量; 2.57 kgs


PRAL-203010

PRAL-203010 長方形鋁合金機箱
尺寸: 20cm(W) x 30 cm(D) x10.2 cm(H)
面板: 20cm (W)x 10.2 cm(H)
厚度: 邊機板(6mm), 上蓋(5 mm)下蓋板(5mm)

六面向板皆未開孔(aflat);

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature
重量; 2.42 kgs

pral-203010r

PRAL-20309r 長方形鋁合金機箱
尺寸: 20cm(W) x 30 cm(D) x 9 cm(H)
面板/背板: 20cm (W)x 9 cm(H), 左右邊緣3mm R倒角
厚度: 邊機板(8mm)中間部位挖空厚度為3mm使得好鑽孔, 上蓋
(3 mm)下蓋板(3mm)

六面向板皆未開孔(aflat);

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature
重量; 2.75 kgs

PRAL-203010r 長方形鋁合金機箱
尺寸: 20cm(W) x 30 cm(D) x 10 cm(H)
面板/背板: 20cm (W)x 10 cm(H), 左右邊緣3mm R倒角
厚度: 邊機板(6 mm)中間部位挖空厚度為3mm使得好鑽孔, 上蓋
(3 mm)下蓋板(3mm)

六面向板皆未開孔(aflat);

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature
重量; 2.27 kgs







PRAL-30267F w/knob

Natural finish
Rear Panel
PRAL-30267 鋁合金前級機箱
尺寸: 30cm(W) x 26.6cm(D) x7 cm(H)
面板: 30cm (W)x 7 cm(H)
厚度: 邊機板/面板(8mm), 上蓋(4.8 mm)下蓋板(3mm)

開孔:
- 面板輸入選擇開關及音量控制,
沉入5.5 mm Depth x 30.5mm(Dia.)

- LED 孔: 3mm dia

背板開孔;
- 輸入4孔(11.8mm dia)
- 輸出 2孔(11.8mm dia)
- 電源插座孔: 28 x 20 mm , 2 固定螺孔
- 電源開關孔: 14 x 20.5 mm ,插入
- 保險絲孔: 12mm dia.

背上蓋板開孔;
- 推動管球, 22mm dia.

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature
重量; 3.0kgs



PRAL-30267F 鋁合金前級機箱
--同上-- 但上蓋板沒有預打孔及沒附旋紐

隨貨加附以下未按裝零件;
- 3對 TCST 台製RCA鍍金蓮花座
- 1個 ST/SM 瑞士SCHURTER電源公座
- 1個 SFEC 瑞士SCHURTER保險絲電源座
- 1個 SCH1552-16A 瑞士SCHURTER電源開關

PRAL-30267s 鋁合金前級機箱
--同PRAL-30267, 但深度為26 cm. ---
尺寸: 30cm(W) x 26cm(D) x7 cm(H)


PRAL-30267sF 鋁合金前級機箱
--同PRAL-30267,但上蓋板沒有預打孔及沒附旋紐, 但深度為26 cm. ---
尺寸: 30cm(W) x 26cm(D) x7 cm(H)

PRAL-443510BW
 PRAL-43339L black

PRAL-43339L nature
PRAL-43339L Rear Panel

PRAL-43339L pwr3

PRAL-43339L xlr19
Option for silver face panel and black body

PRAL-443510BW 鋁合金前級機箱
尺寸: 43.8cm(W) x35.5cm(D) x10.4 cm(H)
面板: 43.8 cm (W)x 10.4 cm(H)
厚度: 邊機板(10mm)/面板(12mm)/背板(3 mm), 上蓋(3 mm)下底板(5mm)

開孔:
- 面板輸入選擇開關及音量控制,
沉入 4mm(D) x 50mm(Dia.)
- LED 孔: 3mm dia

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 上下蓋板&後背板 黑色 Black/前側板 淺灰色 Light grey

重量; 6.5kgs

背板開孔選擇:
背板無孔(rflat)

PRAL-43339L 鋁合金前級機箱
尺寸: 43cm(W) x33cm(D) x9 cm(H)
面板: 43cm (W)x 9 cm(H)
厚度: 邊機板/面板(8mm), 上蓋(5 mm)下蓋板(3mm)

開孔:
- 面板輸入選擇開關及音量控制,
沉入 6mm(D) x 52mm(Dia.)
- LED 孔: 3mm dia

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature 及 鋁本色面板/黑色身
重量; 5.2kgs

前板開孔選擇:
前板無孔(fflat)

背板開孔選擇:
背板無孔(rflat)
背板開孔(rca9);

- 輸入4孔(11.8mm dia)
- 輸出 2孔(11.8mm dia)
- 電源插座孔: 28 x 20 mm , 2 固定螺孔
- 電源開關孔: 14 x 20.5 mm ,插入
- 保險絲孔: 16mm dia.

背板開孔(pwr3);
- 電源插座孔: 28 x 20 mm , 2 固定螺孔
- 電源開關孔: 14 x 20.5 mm ,插入
- 保險絲孔: 16mm dia.

背板開孔(xlr19);
- 輸入8孔(11.8mm dia)
- 輸出 4孔(11.8mm dia)
- XLR 4孔(23.3mm dia)
- 電源插座孔: 28 x 20 mm , 2 固定螺孔
- 電源開關孔: 14 x 20.5 mm ,插入
- 保險絲孔: 16mm dia.

.* 選項: 背板標準出貨配備(xlr19)
- 輸入& 輸出 RCA插座: TCS
- XLR 4孔: Neutrik NCLNEMP-3 & NCLNEFP-3
- 電源插座孔: 瑞士 SCHURTER ST/SM
- 電源開關孔: 瑞士SCH1552-16A
- 保險絲孔: 瑞士 Sfec Schurter
*如缺貨則提供或等級產品

PRAL-433312L 鋁合金前級機箱
-- ditto-- 面板與背板開孔選擇同上PRAL-43339L,
但12 cm高(H), 背板的開孔選購編碼相同

PRAL-43348 鋁合金前級機箱
尺寸: 43cm(W) x34cm(D) x8 cm(H)
面板: 43.4cm (W)x 8 cm(H)
厚度: 邊機板/面板(12mm), 上蓋板(3 mm)下蓋板(3mm)

背板開孔選擇:
全部無開孔(fflat)

無開孔版本: 背板厚度3mm(沉入內挖9mm)
背板開孔(pwr3);
- 電源插座孔: 28 x 20 mm , 2 固定螺孔
- 電源開關孔: 14 x 20.5 mm ,插入
- 保險絲孔: 16mm dia.

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature
重量; 6.25kgs


PRAL-13187 鋁合金耳擴機箱
尺寸: 13.5cm(W) x 18 cm(D) x7 cm(H)
面板: 13.5cm (W)x 7 cm(H)
厚度: 邊機板/ 前後機板(8mm), 上蓋
(3 mm)下蓋板(3mm)


前板開孔;

- 長方型讀表開窗, 45 x 15mm
- 音量控制(VOLUME),
沉入 2mm(D) x 40mm(Dia.)
, 音量軸孔 6.3mm
- 耳機螺牙固定座孔(PHONE):11 mm
- 增益座孔(GAIN):10.4 mm

- 電源插座孔: 10 mm,

背板開孔;
- RCA輸入2孔(11.8mm dia) + Jack耳機輸入孔(6.3mm dia), 印刷 "IN"
- 4 x RCA 輸出, 11.8mm dia.圓徑, 印有"OUT"
- DC電源插座孔: 15 mm  dia.圓徑, 印有"DC IN"

處理: 面板鋁合金(霧面/陽極處理)/板鋁合金(髮絲陽極處理)
機身顏色:鋁本色 Nature
重量; 1.26 kgs


PWAD-A60 Power case

PWAD-A40 鋁合金後級機箱
Alum. Chassis for power amp.
 說明: 30W+30W or 60W Mono Class A後級適用,
Overall 尺寸: 48cm(W) x 26cm(D) x 11cm(H)
機身Body; 47 cm (W) x 25cm(D) x 10cm(H)
面板Panel: 48cm (W)x 11 cm(h)
散熱片尺寸: 25cm(D) x 10cm(H) x 3.5cm(Thick)
厚度: 機板(1.1mm), 面板(6mm)
2組散熱片: 2 pcs of heat sink

開孔Pre- cutout/hole:
面板電源開關Panel Main switch; 23 x 13mm( recess 38 x 23 mm)
Led hole: 3mm dia

背板開孔Back Panel;
輸入2 hole for inputs(10mm dia)
喇叭輸出2 set of speaker out(each with 4 hole of 10mm dia.)
電源插座Power socket: 28 x 20 mm cut out
保險絲fuse hole in 12.5mm dia.

選購附件Option parts;
面板電源開關Panel Main switch:
included

背板開孔Back Panel;
2 x 輸入RCA plug:TCS RCA
4 x 喇叭輸出Binding post speaker out: Hole to be enlarged
電源插座Power socket: ST/SM Schurter
保險絲fuse holder: BSFH-63-rh BUSS

處理: 面板鋁合金(陽極處理)/機身鐵烤漆
機身顏色: 黑色 Black
面板顏色: 香檳色
重量; 5.5 kgs

  庫存有限Limited quantity offer




Back view of hole cut

PWAD-A100 鋁合金後級機箱
Alum. Chassis for power amp.

說明: 45W+45W or 90W Mono Class A後級適用,
Overall 尺寸: 44cm(W) x 46cm(D) x 19cm(H)
機身Body; 42 cm (W) x 45cm(D) x 17cm(H)
面板Panel: 45cm (W)x 18 cm(h)
厚度: 機板(1.2mm), 面板(10mm)

散熱片尺寸: 10cm(W) x 17cm(H) x 5cm(thick)
8組散熱片: 8 pcs of heat sink

開孔Pre- cutout/hole:
面板電源開關Panel Main switch; 36 x 28mm( recess 33 x 31 mm)
Led hole: 3mm dia

背板開孔Back Panel;
輸入2 hole for inputs(10mm dia)
Holes between(hole center to hole center) at  14.2cm


喇叭輸出2 set of speaker out(each with 2 hole of 10mm dia.)
+/- Binding post holes between at 4cm, up and down between at 3.5cm

電源開關Power Switch: 28 x 20 mm cut out

保險絲fuse hole in 12mm dia.

處理:合金(陽極處理)
機身顏色: 黑色 Black
面板顏色: 黑色 Black/香檳色

* PS 晶體IC保護隔離帽蓋, 改以NYLON cup(To3cap), 非照片所示.
 * 庫存售完 Sold out


PWAD-01Pre

PWAD-01
Body without panel沒面板

PWAD-01Pre 晶體前級機箱
前級面板尺寸: 42 cm x 8.7 cm(10mm厚)
機箱尺寸:  40.4cm(W) x25 cm(D) x 8.3cm(H)
厚度: 機板(1.8mm), 面板(10mm)
處理: 鋁合金面板(陽極) + 鐵機身(烤漆)
顏色: 黑色
後板開孔;
Fuse 3A x 1(12.5mm dia.)
Main socket x 1(23mmW x 20mmH)
Blance Input and output x 4(25mm dia.)
RCA main output x 4(9.4mm dia.)
RCA record out x 2(9.4mm dia.)
RCA Line x 2(9.4mm dia.)
RCA CD in x 2(9.4mm dia.)
RCA Tuner x 2(9.4 mm dia.)
phono Ext. x 2(9.4mm dia.)

按此看背板

PWAD-01 晶體後級機箱
說明: 50W或60W stereo Class A後級適用, LED指示燈
機身尺寸: 40.2cm(W) x 26cm(D) x 13.4cm(H)

散熱片尺寸: 25cm(D) x 13.5cm(H) x 4cm(Thick)

面版尺寸: 42 cm x 14cm
厚度: 機板(1.2mm), 面板(10mm) & 8 mm兩種選擇

處理: 鋁合金面板(陽極) + 鐵機身(烤漆)

顏色: 銀白/黑色

上蓋印字:
MOSPOWER
class "A"MOSFET Discrete Poweramplifier

背板印字:
- Logo with print of 'Registered by Soundoyez Class "A" FET Preamplifier
- Model:
- BORBELY AUDIO
Melchior Fanger Strasse 34A
82205 New-Gilching., Germany
- Warning DO NOT OPEN!!, To avoid of electric shock!

背板開孔:
- 2 x RCA Input, 9.4mm dia.直徑, 印刷 'RIGHT'/"LEFT"
- 4 x RCA output, 9.4mm dia.圓徑
- 1 x fuse holder, 12.5mm dia圓徑, 印有"Fuse 10A Slow Blow"
- 2 x fuse holder, 12.5mm dia圓徑, 印"Fuse 5A"
- 2 x fuse holder, 12.5mm dia圓徑, 印"Fuse 0.5A"
- 1 x power switch hole, 28 mm x 20mm, 印有"115VAC 230VAC"

按此看背板

PWAD-01fp 晶體後級機箱面板
面版尺寸: 42 cm x 14.2 cm
厚度: 10mm & 8 mm

處理: 鋁合金面板(陽極)
顏色: 銀白/黑色

目前僅剩庫存機箱,需與後級MOS-FET動態A類套件(50w, 100w 或150W任選)搭配出貨
此外接受機身不附帶面板選購
可選購機箱附帶環型電源變壓器, 規格如下目前僅僅4顆;
T12
Input(初級圈): 0-115V(black-brown) and 0-115V(red-orange)
Output(次級圈):
30V-0-30V/7A (yellow-gray-yellow),
22V-0-22V/0.36A (white-green-white),
12V-0-12V/0.4A (purple-blue-purple)&
36V-0-36V/0.48A (red-white-red)


進口全鋁電源機箱, 成品(Assembled)
高級鋁本色, 髮絲/陽極表面處理, 面板和機體沒有印刷和鑽孔, 完全適合自己打造所需.

PWRAL-3 natural
PWRAL-3 Champagne
PWRAL-3 Black
PWRAM-2 Alum./Steel Chassis Case for power supply

PWRAL-3 後級鋁機箱
面板尺寸: 25cm x 13cm(5mm厚)
機箱尺寸:  24.3cm(W) x 38.5cm(D) x 13cm(H)
處理顏色: 本色, 香檳 色,黑色
重量; 2.4kgs

PWRAM-2 電源鋁機箱
鋁面板尺寸: 25cm x 13cm(6mm厚)
鐵機箱尺寸:  24.1cm(W) x 36.7cm(D) x 13.5cm(H)
處理顏色: 平光黑色烤漆/銀色

開孔Pre- cutout/hole:
面板電源開關Panel Main switch; 15mm(recess 17.5 mm)
Led hole: 3mm dia

背板開孔Back Panel;
Rin/Lin輸入2 hole for inputs(10mm dia)
OUT+/-輸出2 set of speaker out(each with 2 hole of 10mm dia.)
電源開關Power Switch: 28 x 20 mm cut out

重量; 4.7kgs



進口全鋁機箱, 拆組式(Knock down)
高級鋁本色, 髮絲/陽極表面處理, 面板和機體沒有印刷和鑽孔, 完全適合自己打造所需.

PRAL-1 前級鋁機箱(1 unit size)
前級面板尺寸: 48 cm x 7 cm(5mm厚)
機箱尺寸:  43cm(W) x 30 cm(D) x 6.5cm(H)
處理顏色: 本色, 香檳 色
重量; 2 kgs

PRAL-1-BS 前級鋁機箱(1 unit size)
--同上-- 但黑身+銀色面板
  PRAL-1a 前級鋁機箱(modified 1 unit size)
前級面板尺寸: 41 cm x 7.3 cm(5mm厚)
機箱尺寸:  40.5cm(W) x 27 cm(D) x 6cm(H)
處理顏色: 本色
重量; 2.1 kgs
PRAL-2 natural PRAL-2 前級鋁機箱(2 units size)
面板尺寸: 48 cm x 9 cm(5mm厚)
機箱尺寸:  43 cm(W) x 30 cm(D) x 9cm(H)
處理顏色: 本色, 香檳色
重量; 3 kgs

PRAL-2-BS 前級鋁機箱(2 unit size)
--同上-- 但黑身+銀色面板

PRAL-2-BG 前級鋁機箱(2 unit size)
--同上-- 但黑身+香檳色面板
PRAL-3 香檳面板

PRAL-3 後級鋁機箱(3 units size)
面板尺寸: 48 cm x 12.5 cm(5mm厚)
機箱尺寸:  43 cm(W) x 30 cm(D) x 12.5 cm(H)
處理顏色: 本色, 香檳色, 黑色, 黑色/香檳色
重量; 4 kgs

PRAL-3-BS 後級鋁機箱(3 unit size)
--同上-- 但黑身+銀色面板


小型鋁機箱, 適用於DAC/前級/電源 new

PRAL-1b PRAL-1b鋁機箱(1 unit size)
面板尺寸: 30.3cm x 6.4cm(5mm厚)
機箱尺寸:  26.6cm(W) x 38cm(D) x 6cm(H)
處理顏色: 本色
重量; 1.83 kgs

PRAL-1c

PRAL-1c black

PRAL-1c 鋁機箱(1 units size)
面板尺寸: 25.5cm x 7.7cm(5mm厚)
機箱尺寸:  23cm(W) x 36cm(D) x 6.5cm(H)
處理顏色: 本色, 香檳 色, 黑色, 黑色/香檳色
重量; 1.65 kgs
PRAL-1hc natural PRAL-1hc 鋁機箱(1 units size,高面板)
面板尺寸: 25.5cm x 10.1cm(5mm厚)
機箱尺寸:  23cm(W) x 35.7cm(D) x 9.5cm(H)
* 上蓋開孔在前方
處理顏色: 本色, 香檳 色
重量; 1.8kgs
PRAL-1sc PRAL-1sc 鋁機箱(1 units size,短身)
面板尺寸: 30.2cm x 7.6cm(5mm厚)
機箱尺寸:  25.5cm(W) x 20.3cm(D) x 7cm(H)
處理顏色: 本色, 香檳 色
重量; 1.25 kgs
PRAL-1g depth PRAL-1g 鋁機箱,香檳色處理(1 units size)
面板尺寸: 30.3cm x 7.4cm(5mm厚)
機箱尺寸:  25.3cm(W) x 40.5cm(D) x 7cm(H)
處理顏色: 本色, 香檳 色
重量; 2 kgs
PRAL-1mg

PRAL-1mg 鋁機箱,(1 units size)
面板尺寸: 20.4cm x 7.7cm(5mm厚)
機箱尺寸:  15cm(W) x 15cm(D) x 7cm(H)
處理: 香檳色, 金
重量; 0.76 kgs


進口DAC-AA DAC機箱,高級拆組式
平光黑色烤漆鐵箱、符合日美德國家標準

DAC AA
DAC-AA DAC機箱

面板尺寸: 15cm x 6cm(3mm厚),
預鑽孔(面板); led燈孔(4mm)/搖頭電源(10mm)
預鑽孔(背板); 電源(11x27mm),RCAx2(10mm), OPT/COA(5mm),方孔(10 x 9mm),圓孔(8mm dia)

機箱尺寸:  14.8cm(W) x 21.5cm(D) x 6cm(H)
重量; 1 kgs



真空管機箱,高級拆組式
鋁香檳座版配光黑色烤漆鐵箱、符合日美德國家標準

PWAW 檀木鋁合金後級機箱
Alum. Chassis with purple sandalwood for Mono power amp.
說明: For SE PowerAmp, Mono單端推動後級適用,
Overall 尺寸: 29.2cm(W) x 46.5cm(D) x 10.8cm(H)
機身Body; 28 cm (W) x 45cm(D) x 8.5cm(H)
紫檀木面板Panel: 29.2cm (W)x 10.7 cm(h)
厚度: 鋁座/鋁底機板(3mm), 紫檀木面板/側板(6mm)

開孔Pre- cutout/hole:
面板電源指示燈Panel Power Indicator LED hole; 5 mm

座板開孔Chassis Stand;
濾波電容: 5 hole for power filtering(38mm dia)
變壓器: 1 each for Power  & Output transformer
(each hole cross in 80mm x 92mm+ 60mm x 122mm)
真空管: 6 hole for tube, each in  33mm dia.
真空管: 1 hole for tube,  in 71mm dia. + Alum. tube socket plate stand of 80mm x80mm(in black finish)
偏壓/輸入孔; 2 hole can be for Bias/input in 9.6mm and 8mm.

背板開孔Back Panel;
輸入1 hole for inputs(12mm dia)
喇叭輸出 3 speaker out for 4,8 & 16 Ω(each hole in 12mm dia.)
電源開關Power Switch: 28 x 20 mm cut out
保險絲 fuse hole in 12.5mm dia.

腳座; Plassic Chassis feet in 49mm dia. with felt pad

處理: 面板/底板鋁合金(香檳色陽極處理)
機身面側板: 本色平光 Natural wood dull finish



HEAT SINK鋁合金機箱散熱板
HS3215
HS2513鋁合金散熱板
面板尺寸: 25cm(L) x 13.5cm(W)x 4.1 cm(H)厚
背面預鑽固定螺絲孔;  appr. 2.5mm dia. x 26 hole
重量;  1.66 kgs
基座平面厚度;  11.4mm
散熱葉片;  21pcs( appr. 3 mm底部 x 2.5mm尖部x 29mm(H)
處理: 平光黑色
Heatsink used by A60 PWAD-A40HS 鋁合金散熱板
散熱片同時用於PWAD-A40箱體
板尺寸: 25cm(W) x 10cm(D)x 3.93 cm(H)厚
重量;  1.45 kgs
基座平面厚度;  9.5mm
散熱葉片;  24pcs( appr. 2.7 mm底部 x 2.5mm尖部x 29.5mm(H)
預鑽固定螺絲 孔;
底面
 appr. 2.5mm dia. x 5 hole,
上下各
appr. each 3.3mm dia. x 3 hole
底面  appr. 5mm dia. x 1 hole each side,
處理: 平光黑色

1)以上標示進口機箱者為進口貨,尚有其他多種後級用,墨色鋁合金散熱片.請電洽
   2)黑色機身需要配香檳色面板,請聯絡

Last updated on 9/21/15
